Präzisionslöten unter dem Mikroskop

Microsoldering & Mikrolöten

Manche Defekte sind winzig: ein abgerissenes Pad, eine gerissene Leiterbahn, ein Bauteil von der Größe eines Sandkorns. Microsoldering macht genau diese Reparaturen möglich – unter dem Mikroskop, mit ruhiger Hand und dem passenden Werkzeug.

Reparatur anfragen Kostenvoranschlag

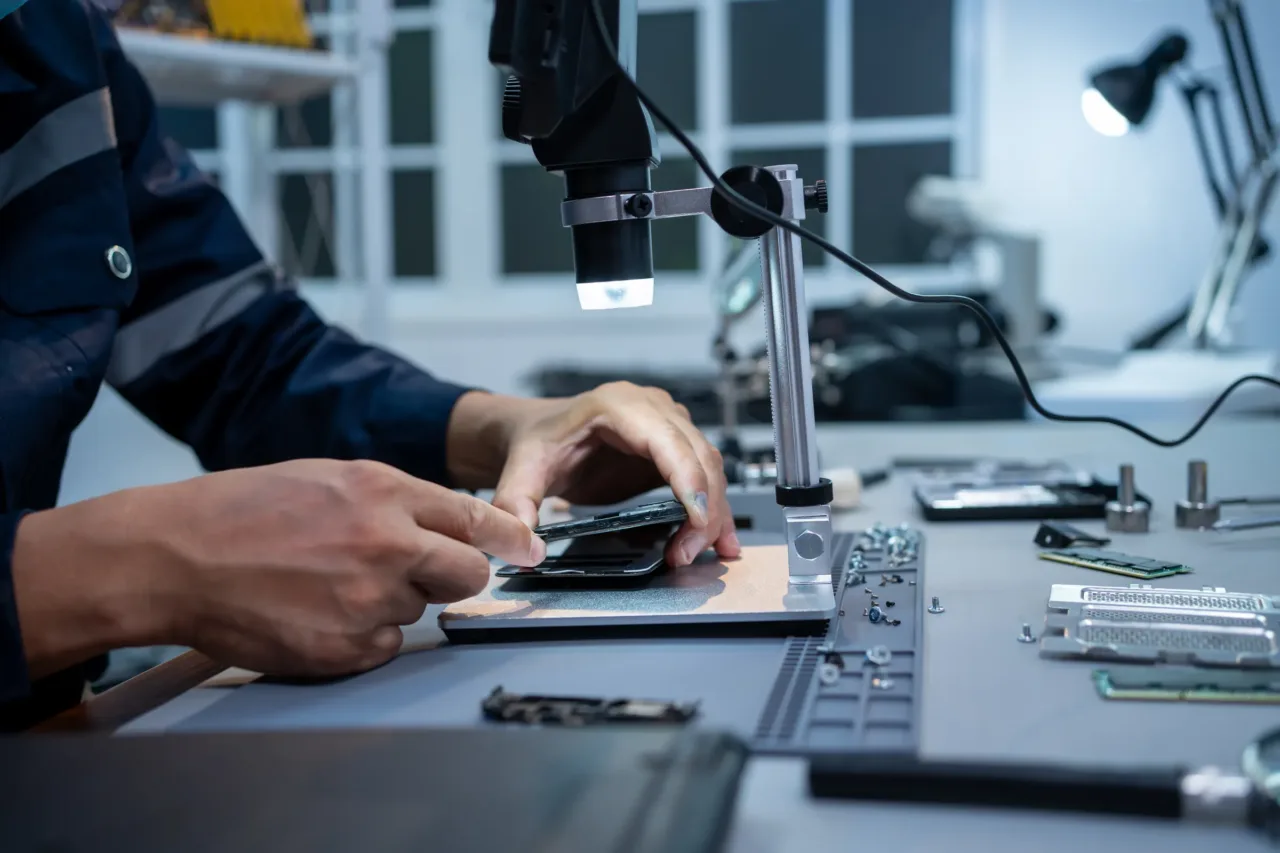

Techniker repariert ein Smartphone unter dem Digitalmikroskop in der Werkstatt
Markierungen im Bild:

    Was Microsoldering ist – und was nicht.

    Microsoldering bezeichnet Lötarbeiten an sehr kleinen Strukturen: SMD-Bauteile, feine Leiterbahnen, Kontaktflächen von Chips und Steckverbindern. Ohne Vergrößerung lässt sich hier nicht sinnvoll arbeiten.

    Es ist keine Zauberei und kein Ersatz für Diagnose. Microsoldering ist das Werkzeug, mit dem wir eine Reparatur ausführen, nachdem wir den Fehler gefunden haben.

    So läuft ein Eingriff ab.

    Vergrößerung → Präzision → Eingriff → Inspektion

    1. 01

      Fehlerstelle unter Vergrößerung

      Auf Basis der Diagnose wissen wir, welches Bauteil, welches Pad oder welche Leiterbahn betroffen ist.

    2. 02

      Umgebung präzise schützen

      Benachbarte Bauteile und wärmeempfindliche Komponenten werden geschützt, bevor Hitze auf die Platine kommt.

    3. 03

      Eingriff auf Bauteilebene

      Bauteil tauschen, Pad wiederherstellen oder Verbindung neu aufbauen – mit Temperatur und Werkzeug passend zur Bauteilgröße.

    4. 04

      Inspektion & Messung

      Sichtkontrolle der Lötstellen unter dem Mikroskop und elektrische Prüfung, bevor das Gerät wieder zusammengebaut wird.

    Typische Microsoldering-Arbeiten

    1. 01

      Pads wiederherstellen

      Abgerissene Kontaktflächen – etwa nach einem herausgerissenen Anschluss – neu aufbauen.

    2. 02

      Leiterbahnen überbrücken

      Unterbrochene Leiterbahnen mit feinsten Drähten wieder verbinden.

    3. 03

      SMD-Bauteile tauschen

      Kondensatoren, Widerstände, Dioden und Spulen in kleinsten Baugrößen ersetzen.

    4. 04

      ICs tauschen

      Lade-, Audio- oder Steuer-ICs ersetzen, wenn sie nachweislich defekt sind.

    5. 05

      Steckverbinder & Buchsen

      Feine Board-Steckverbinder und Buchsen mit vielen Kontakten sauber verlöten.

    6. 06

      Korrodierte Lötstellen

      Korrosion entfernen, Lötstellen reinigen und neu verlöten.

    Gängige SMD-Bauformen im Maßstab: 0805, 0603, 0402 und 02010 mm1 mm2 mm3 mm4 mm5 mm08052 × 1,2506031,6 × 0,804021 × 0,502010,6 × 0,3
    Gängige SMD-Bauformen im Maßstab (Abmessungen in mm). Auf modernen Platinen sind viele Bauteile kleiner als ein Millimeter.

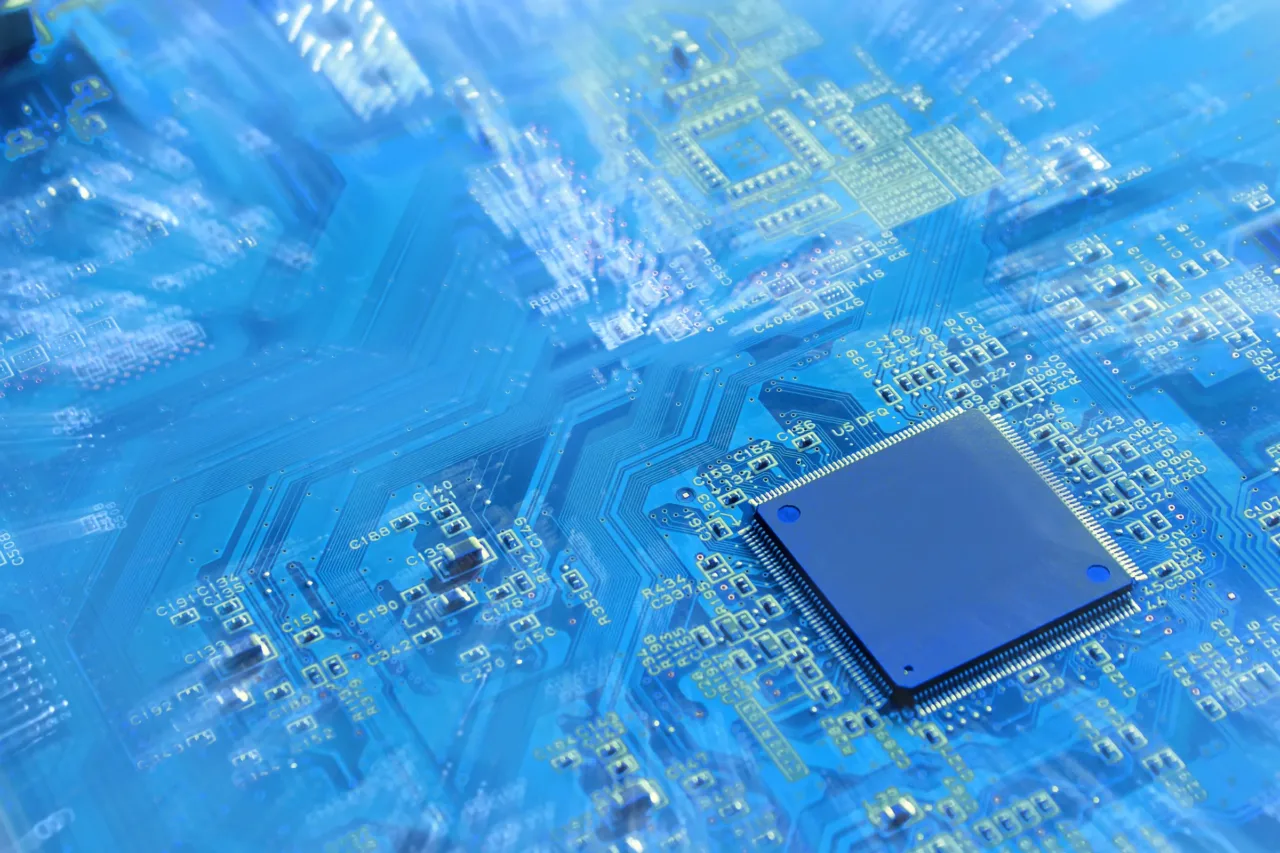

    Nahaufnahme eines Mikrochips auf einer blauen Leiterplatte

    Ruhige Hand, klare Sicht, saubere Lötstelle.

    Bei Bauteilen im Millimeterbereich entscheidet die Arbeitsweise über das Ergebnis. Zu viel Hitze löst benachbarte Bauteile, zu wenig erzeugt kalte Lötstellen. Erfahrung zeigt sich darin, dass man dem Ergebnis den Eingriff kaum ansieht.

    Seit mehr als 15 Jahren arbeiten wir an Elektronik – vom Buchsentausch bis zum Eingriff an feinsten Strukturen.

    Wo Microsoldering den Unterschied macht

    Überall dort, wo der Fehler auf der Platine sitzt und ein Modultausch nicht reicht – oder gar nicht möglich ist.

    Grenzen des Machbaren

    Microsoldering kann viel – aber nicht alles. Wir sagen dir ehrlich, wenn ein Eingriff keinen Sinn ergibt.

    • Beschädigungen im Inneren mehrlagiger Platinen sind oft nicht erreichbar.
    • Manche Chips sind an das Gerät gekoppelt und lassen sich nicht einfach ersetzen.
    • Ohne verfügbare Ersatzbauteile ist auch die beste Lötarbeit nicht möglich.

    Fragen zu Microsoldering

    Alle Fragen

    Was ist der Unterschied zwischen Microsoldering und normalem Löten?

    Die Größenordnung. Beim Microsoldering arbeiten wir an Bauteilen und Strukturen, die nur unter dem Mikroskop sinnvoll zu bearbeiten sind – mit entsprechend feinen Werkzeugen und kontrollierter Wärme.

    Kann ich Microsoldering-Arbeiten selbst machen?

    Davon raten wir ab. Ohne Erfahrung und passende Ausrüstung entstehen schnell Folgeschäden – abgehobene Pads oder beschädigte Nachbarbauteile machen eine spätere Reparatur deutlich aufwendiger.

    Für welche Geräte bietet ihr Microsoldering an?

    Für Smartphones, Tablets, Laptops, MacBooks, Konsolen, Controller und weitere Elektronik – überall dort, wo der Fehler auf der Platine sitzt.

    Gibt es Garantie auf die Reparatur?

    Ja. Auf unsere Reparaturen gewähren wir 6 Monate Garantie. Deine gesetzlichen Rechte bleiben davon unberührt.

    Zu klein für einen Modultausch?

    Beschreib uns das Fehlerbild – wir sagen dir, ob ein Eingriff auf Bauteilebene sinnvoll ist.
